Installation photovoltaïque 9 kWc à Camps-la-Source – micro-onduleurs APsystems

1. La structure sur tuiles canal

La tuile canal, très répandue en Provence, demande une pose soignée : elle est fragile et se chevauche d'une rangée à l'autre. Les rails en aluminium sont fixés à la charpente, puis les tuiles sont remises en place pour garantir l'étanchéité. Les panneaux viennent ensuite se clipser sur les rails, parallèles à la toiture.

• Pose en surimposition : la couverture d'origine est conservée sous les panneaux ;

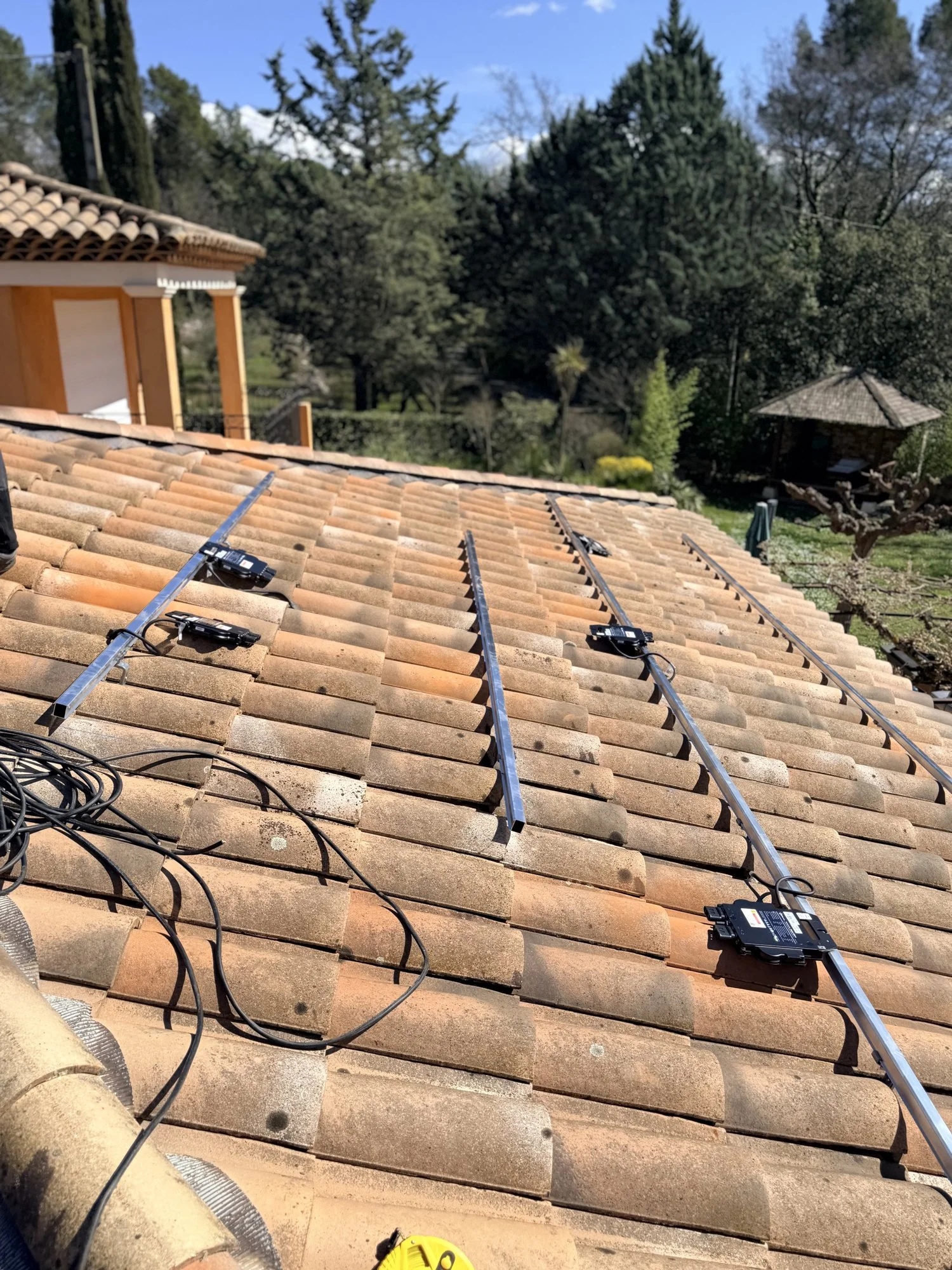

• rails alignés dans la pente, comme le montrent les photos du chantier ;
• câblage regroupé sous les modules, invisible une fois l'installation terminée.

2. Des micro-onduleurs APsystems

Plutôt qu'un onduleur central, cette installation de 9 kWc utilise des micro-onduleurs APsystems, fixés directement sur les rails, sous les panneaux. Chaque micro-onduleur convertit sur place le courant continu en courant alternatif :

• un panneau ombragé ou encrassé ne fait pas baisser la production des autres ;
• aucune haute tension continue ne circule jusqu'à la maison ;
• la production se suit panneau par panneau depuis une application.

3. Le potentiel solaire à Camps-la-Source

D'après PVGIS, 1 kWc plein sud incliné à 30° produit à Camps-la-Source d'environ 82 kWh par mois en novembre et décembre à 172 kWh en juillet. À titre indicatif, 9 kWc placés dans ces conditions théoriques produiraient de l'ordre de 13 580 kWh par an. La production réelle dépend de l'orientation et de l'inclinaison du toit ainsi que des ombrages des arbres voisins. Avec les arbres qui entourent la maison, les micro-onduleurs limitent l'effet d'un ombrage partiel sur la production.
